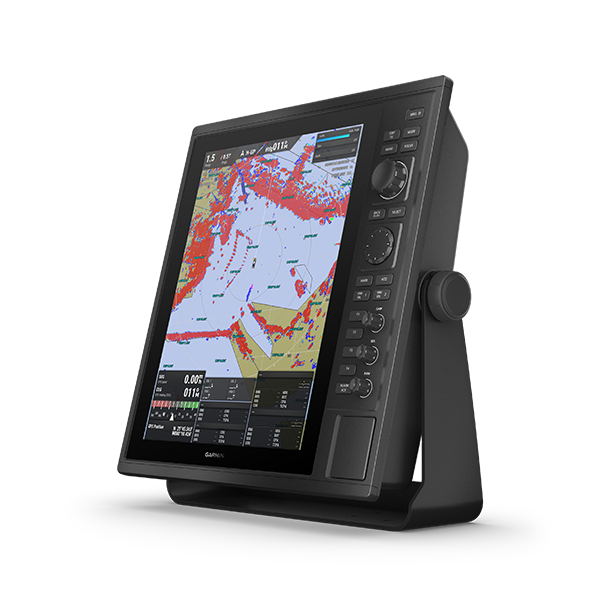

CR 1522漁船や作業船向けに開発された15インチ独立型レーダーディスプレイです。チャートと互換性があり、重要な情報が分かりやすく表示されます。

大型ディスプレイは太陽光の下でも鮮明に表示されます。

マグネトロンレーダー・ソリッドステートレーダーに対応。

ターゲットトラッキング機能が標準で搭載され、最大で50ターゲットを自動で追尾。

デュアルレンジ対応で遠距離/近距離を同時に表示

ブルーチャートとブルーチャートビジョンに対応

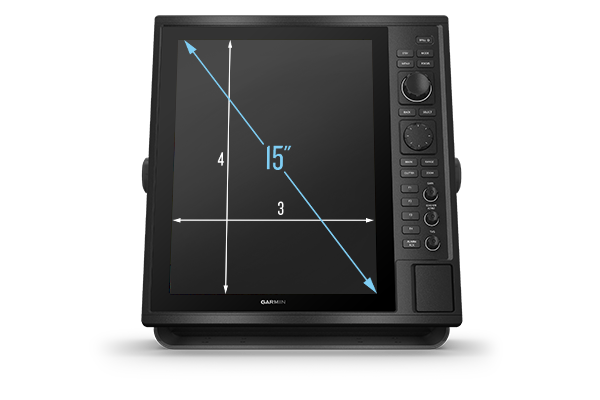

大型ディスプレイ

15インチの縦型大型ディスプレイ（4：3）により素早く情報を確認。専用ノブで船上でも主要機能の操作が容易。

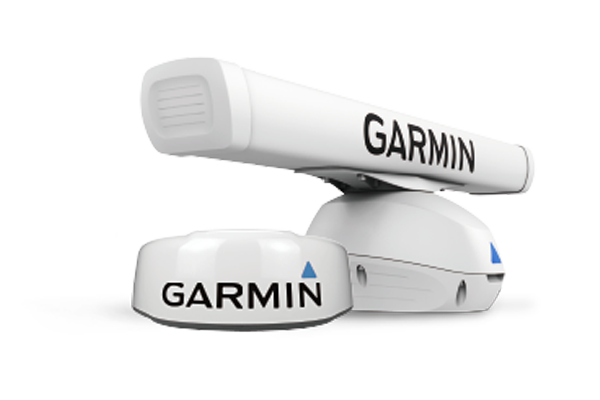

GARMIN レーダー

CR 1522はマグネトロンレーダーとソリッドステートレーダーに対応し、優れた性能を発揮

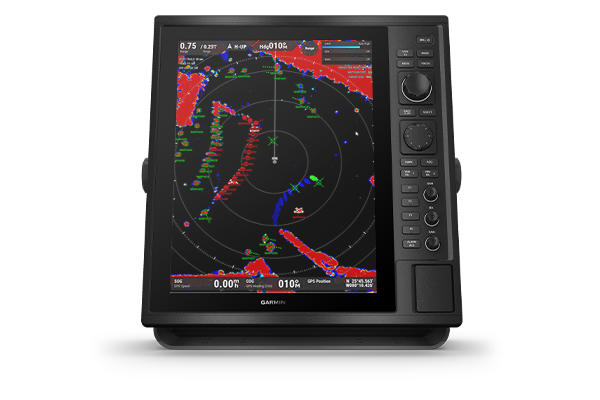

シンプルなターゲットトラッキング

最大５０個のターゲットを追尾し、ターゲットの動向を把握

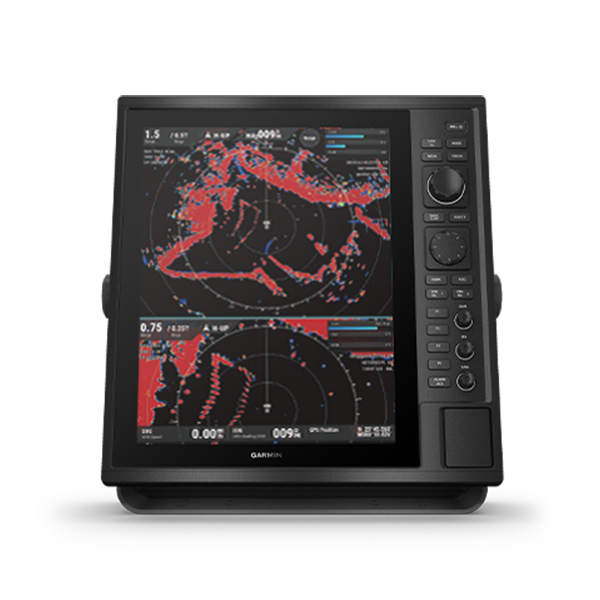

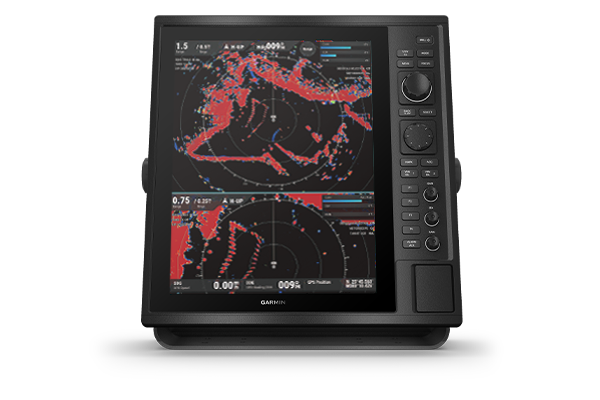

デュアルレンジ機能

遠距離/近距離を同時に表示し、周囲の状況を詳細に把握

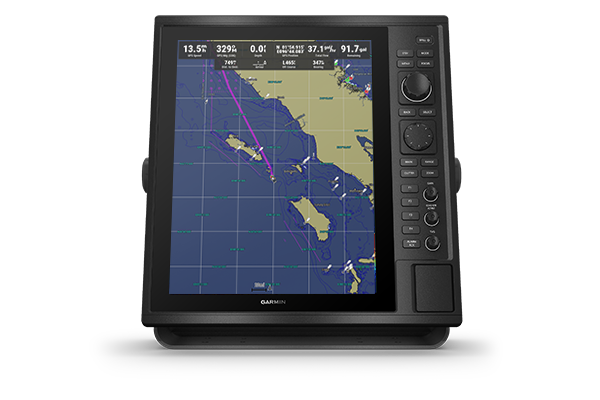

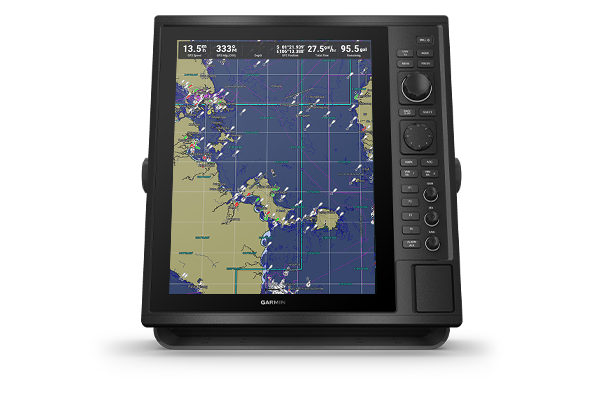

海岸線図

２個のSDカードスロットにより、ブルーチャートとブルーチャートビジョンの使用可能

チャート機能

CR 1522はオプションマップを含むチャートプロッターの基本機能を内蔵しています。

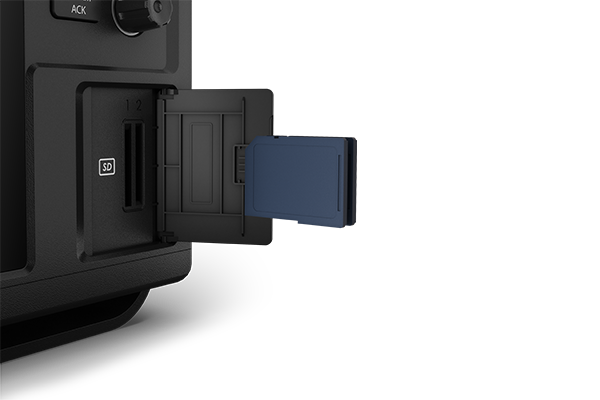

容易なデータ管理

内蔵SDカードスロットによりデータ保存やソフトウェアアップデートが容易に

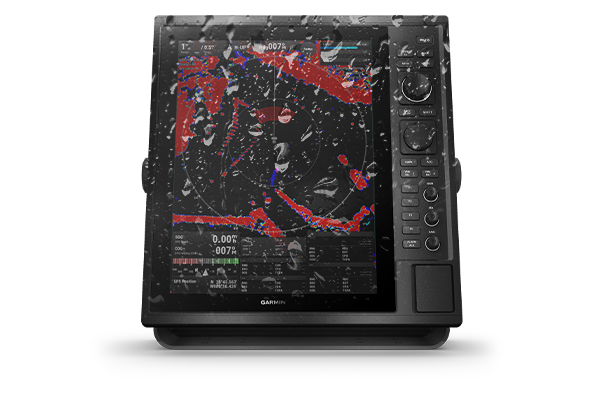

防水性

IPX6/IPX7の等級の防水性に優れたデザイン

関連サイト

仕様および性能
サイズ	355 x 376.7 x 82.7 mm
ディスプレイ	15" インチ (228.1 x 304.1 mm)
解像度	XGA; 1024 x 768 ピクセル
ディスプレイタイプ	タッチスクリーン対応アンチグレアディスプレイ
重量	4.0 kg（ベイルマウント含む　6.0 kg）
防水等級	IP26 & IP27 (IEC60529)
電源電圧	10～36 VDC
消費電流	2.71 A (12 Vの時)
最大消費電流	3A (12 Vの時)
アンテナ	内蔵またはBNCによる外部接続
マウントオプション	フラットマウント・フラッシュマウント・ベイルマウント（Garminはフラットマウント用のハードウェア・アクセサリーは提供しておりません。専門のツールと知識が必要です）
レシーバー	10 Hz GPS/GLONASS/GALILEO/BEIDOU/QZSS/GAGAN & SBAS
多言語対応	英語、簡体字中国語、繁体字中国語、日本語、韓国語、インドネシア語、マレー語、ベトナム語、ビルマ語、ヒンディー語、クジャラッチ語、タイ語。
地図＆メモリ
地図をあらかじめ搭載	内蔵地図：ワールドワイドベースマップ
BLUECHARTに対応	はい
データカードに対応	SDカードスロット：2　最大容量32GBに対応
ウェイポイント	5,000
ルート	100
トラック	50
レーダーの特長および仕様
ピップズーム	はい
ターゲットのトラッキング	最大50個のターゲット
レーダーオーバーレイ	はい
デュアルレンジ	はい
デュアルガードゾーンとアラーム	はい
デュアル EBL / VRM	はい
レーダーチャート方位表示	ヘッドアップノースアップコースアップ
エコートレイル	はい
オフセンター	はい
PI ライン	はい
パルス拡張	はい
接続
NMEA 2000 に対応	はい
NMEA 0183 に対応	はい
GMRレーダー	はい
GPS アンテナ	BNC接続* 1

CR 1522
電源ケーブル
ノブ付きベイルマウントキット
ガスケット付き埋め込みマウントキット
保護カバー
トリムキャプス
テンプレートのインストール
ハードウェア
クイックスタートマニュアル

更新とダウンロード

ソフトウェアの無料アップロードが可能です。

警告

本ソフトウェアはこれが適用されるGPS製品にのみアップロードできます。その他の機器にアップロードした場合、使用できなくなる恐れがあります。本ソフトウェアのアップロードに失敗し、その後再アップロードをしても成功しない場合、GPS機器をガーミンアフターサービス部門にお送りいただき検査を受ける必要があります。

ソフトウェアライセンスに関して

本ソフトウェアをダウンロード、インストールするには必ず、下記のソフトウェアライセンス規約をお読み頂き、同意して頂く必要があります。本ソフトウェアをダウンロードまたはインストールした場合、これに同意したものとします。

ガーミン・コーポレーション（以下「ガーミン」）は当社製品を正常に使用されるにあたり、お客様が本アップグレード・ソフトウェア・プログラム（以下「本ソフトウェア」）を、一定の制限の下、かつ独占しないという条件の下で使用することに同意します。本ソフトウェアのタイトル、所有権及び知的財産権は依然としてガーミンが所有し、ガーミンはお客様が個人的に本プログラムを使用することにのみ許可します。お客様は本プログラムをコピーして使用できますが、個人的な使用に限られます。本契約にご署名いただいていなくてもご同意いただいているとみなし、依然として効力を発するものであります。

本プログラムはソフトウェアのアップグレードでのみ提供されます。その他の如何なる保障或いはお客様が必要とされる機能に合致するものではありません。

本ソフトウェアの知的財産権はガーミンに帰属し、かつ米国著作権法及び国際ライセンス協定により保護されています。本ソフトウェアの構成、組織、ソースコードはガーミンの価値ある営業秘密であり、お客様には本プログラムに対して編集、修正、分解、削除その他ソースコードを探る行為をしないことにご同意いただきます。

お客様には米国輸出管理規制に反して、本プログラムをその他の国家に輸出しないことにご同意いただきます。

2024/10/18	CR1522/CS1522 ASIA software version 9.00	ダウンロード(120 MB)
2023/05/04	CX1522 Extended Simulation Data for Target Tracking and Target Association	ダウンロード(1.1 GB)
2022/08/30	CR/CS1522 Software/User manual update instructions	ダウンロード(341 MB)

CR1522/CS1522 ASIA software version 9.00

Changes made from version 8.00 to 9.00 New!

CR1522 MR SW

Fix maximum range issue while IMO Range Mode is OFF
Other improvements and bug fixes.

CS1522 MR SW

Add GT12M/GT17M support
Fix zoom screen control not updated with GSD 26
Other improvements and bug fixes.

CX1522 Extended Simulation Data for Target Tracking and Target Association

CR1522 Extended Simulation Data for Target Tracking and Target Association

Click on 'Download' and choose to save the file to your computer. Select an easy place to find the file, such as the 'My Documents', 'Downloads', or 'Desktop'.
Once the download is complete, double-click to open the zip file from the location it was downloaded to.
Drag the 'Garmin' folder from this location and drop it onto the card. The 'Garmin' folder should be the highest level folder on the SD card.
Power on the device and insert the card into any card slot of your device.
In Settings > System > Simulator > Setup > Simulator Mode, you could pick TT or TA out of Normal mode for extended simulations.
After the extended simulation mode is chosen, in Menu > Radar Setup > Scanner, you could pick one of the scenario for starting the TT or TA simulation.

CR/CS1522 Software/User manual update instructions

Click on 'Download' and choose to save the file to your computer. Select an easy place to find the file, such as the 'My Documents', 'Downloads', or 'Desktop'.
Once the download is complete, double-click to open the zip file from the location it was downloaded to.
Drag the 'Garmin' folder from this location and drop it onto the card. The 'Garmin' folder should be the highest level folder on the SD card.
Power on the device and make sure all attached network devices are powered on as well.
Insert the card into the card slot of your primary device. Select 'Update Software' in the window that automatically displays.
